1.     产品简介：

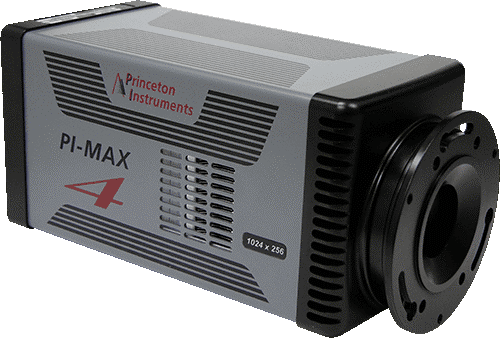

PI-MAX4通过增强型CCD（ICCD）或增强型EMICCD（emICCD）系统改善了时间分辨成像和光谱应用。由于应用范围广泛，如等离子体诊断、燃烧和量子计算，没有其他ICCD可以匹敌PI-MAX 4的性能和灵活性。

Ø  <500 ps选通

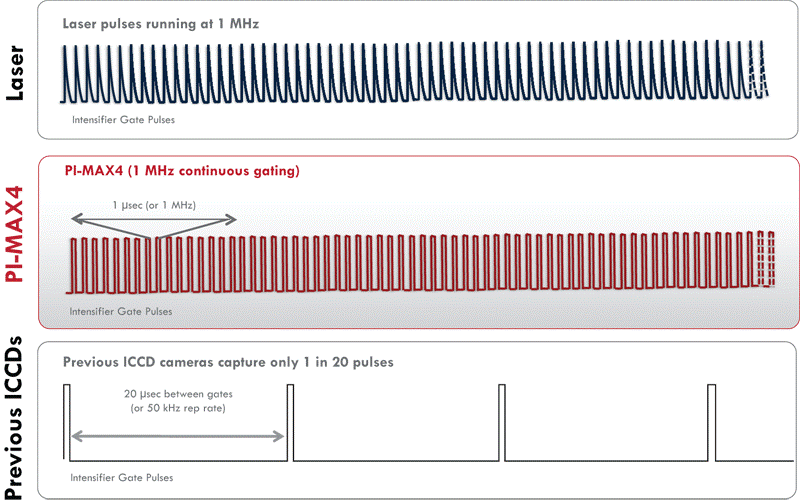

Ø  1 MHz持续增强器选通重复频率

Ø  >10,000光谱/秒

Ø  终极的灵敏度

Ø  使用emICCD的最高线性度

2.     技术优势：

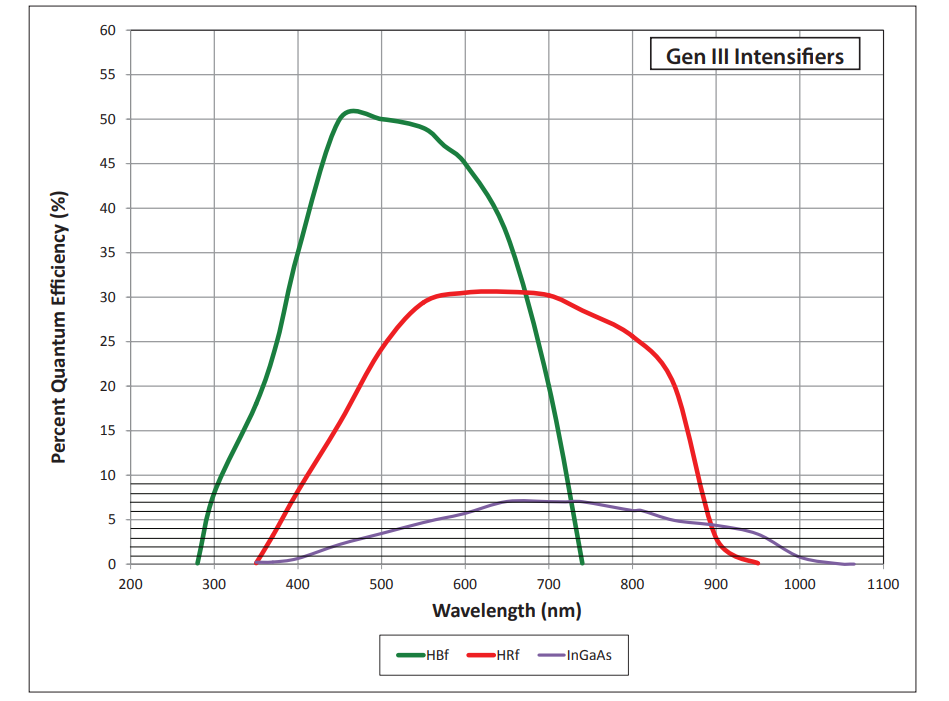

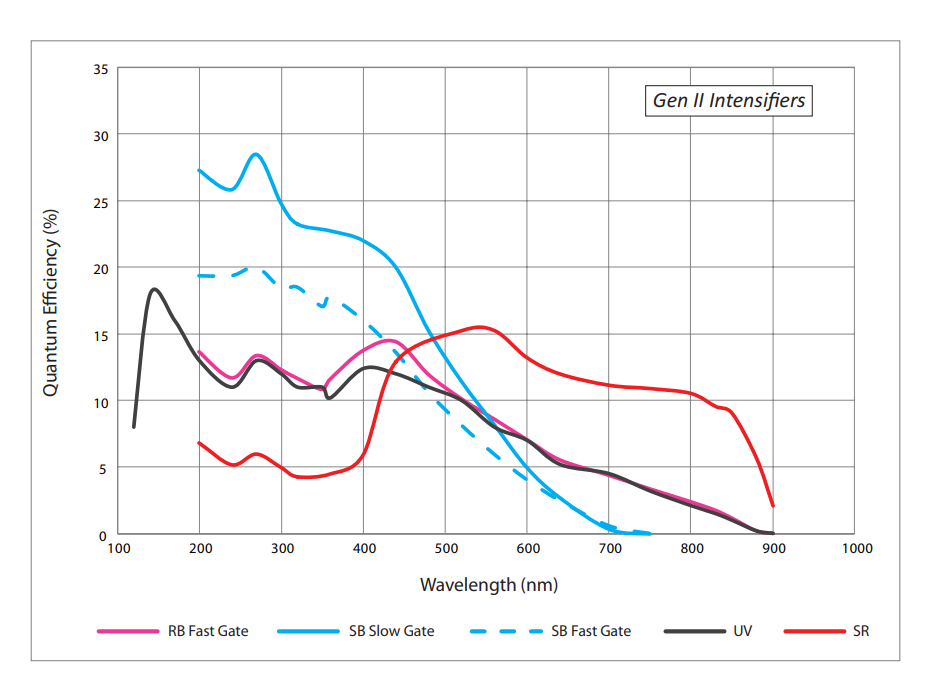

1、宽光谱范围

高选通速度

由于采用了最新的高压选通技术SuperHV，PI-MAX 4在不牺牲量子效率的情况下提供了<500ps的超快选通功能。由于没有使用带有金属网垫片的增强器，所以避免了光电阴极的量子效率下降。

The PI-MAX 4经过校准，可实现真正的光学半峰全宽，提供了高时间分辨率，可有效分辨背景。

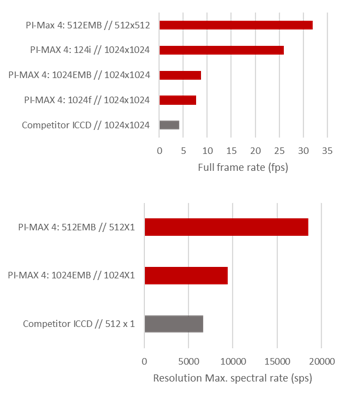

2、高帧率

PI-MAX 4在全分辨率下实现了视频帧率，在降低分辨率和合并的情况下实现了超过300帧/秒的帧率。在光谱模式下，它以持续帧率每秒提供超过10,000条光谱。

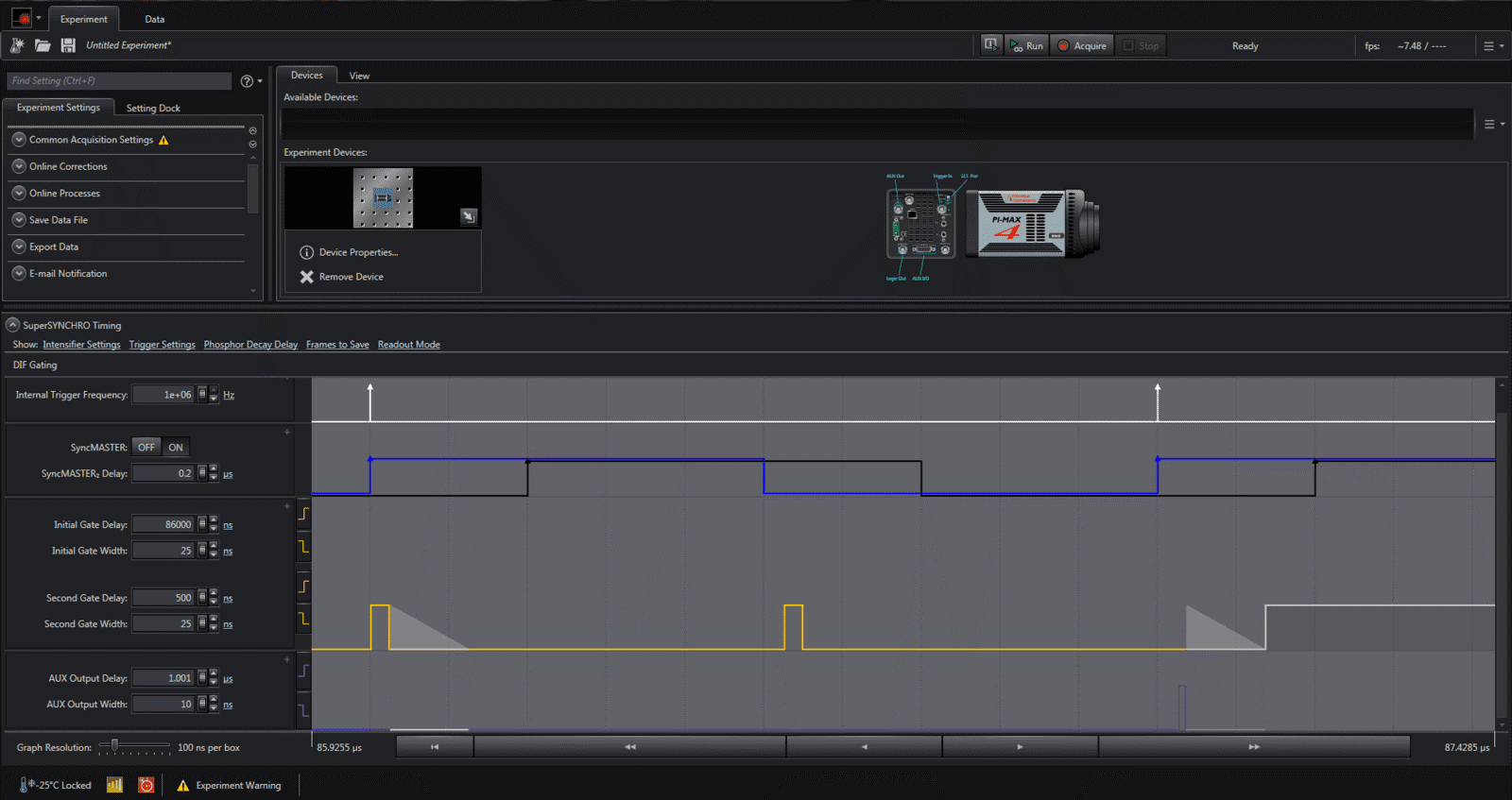

3.     双曝光成像功能

1024i能够以不到2微秒的帧间时间捕获两个全分辨率图像。对于需要在短帧时间内捕获两个全分辨率图像的粒子成像测速或实时背景/参考，此功能十分有用。

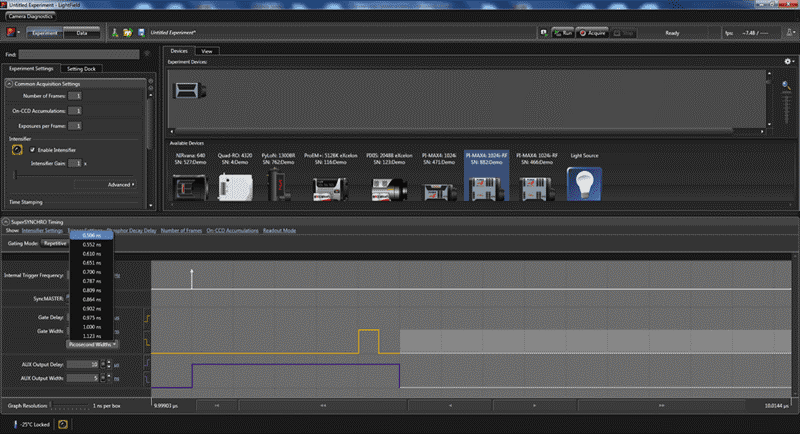

4.     SuperSynchro定时发生器

借助PI-MAX 4的内置精密定时发生器，可以轻松控制增强器选通，并以10 ps的步长控制栅极宽度和延迟。

不仅可以控制栅极宽度和延迟，而且SyncMASTER还能让相机与各种外部设备（例如脉冲激光器）同步。

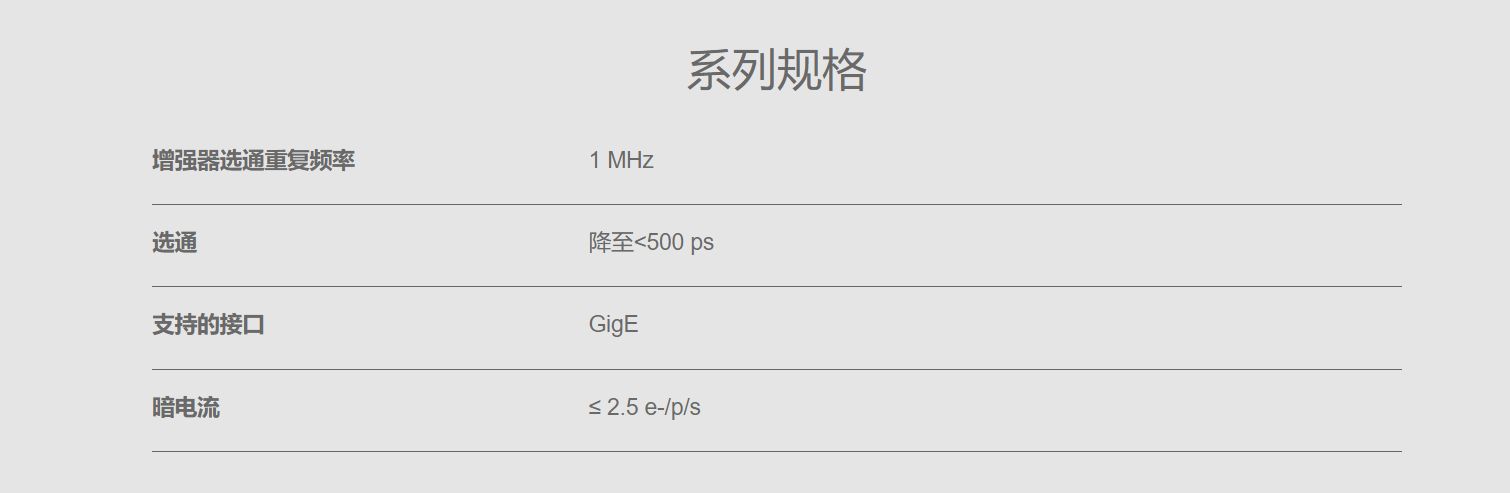

5.     产品参数：

PI-MAX4型号

6.     产品规格（1024i）：

7.     应用案例：

1.     Ultrafast Nanosecond Imaging of Non-Thermal Plasmas with Multiple emICCD Cameras

Researchers from Kumamoto University in Japan are studying streamer discharge, where voltage difference is applied across an insulating gas or air. The researchers characterized these using four PI-MAX4 emICCDs to image generated streamers on the nanosecond timescale. This allowed them to characterize their size as well as propagation distance and velocity……Find out more

T. Namihira

IEEE Pulsed Power & Plasma Science (PPPS)

2020

2.     Imaging Diffusion Clouds of Charges in Perovskites

Researchers from the Brown University used a PI-MAX4 emICCD to understand the intrinsic properties of perovskites for solar cell applications. This aids towards improving design, engineering and fabrication of perovskite-based devices…Find out more

Rashid Zia

ACS Photonics

2020

3.     Reducing stray light with spatial modulation and imaging spectroscopy

Researchers from Lund University use periodic shadwing via a fiber probe to minimise stray light, one of the major challenges within laser probed combustion experiments…Find out more

Andreas Ehn

OSA Publishing

2021
