面向大幅面复杂三维结构的连续线扫描双光子光刻平台。DMD实时生成可编程灰度线焦点，配合高精度PSO定位和全带宽数据流，实现连续、低拼接缺陷的纳米制造。
系统定位
FEMTO DMD面向大幅面、高复杂度和灰度可控的三维纳米制造。系统由飞秒光源、DMD线照明时域聚焦光路、高精度PSO定位、图样压缩与实时流式控制组成，把光学曝光、数据供给和平台运动统一到连续加工时序中。
连续线扫描
平台匀速运动，PSO按固定空间间隔触发DMD图样，减少停走与视场切换时间。

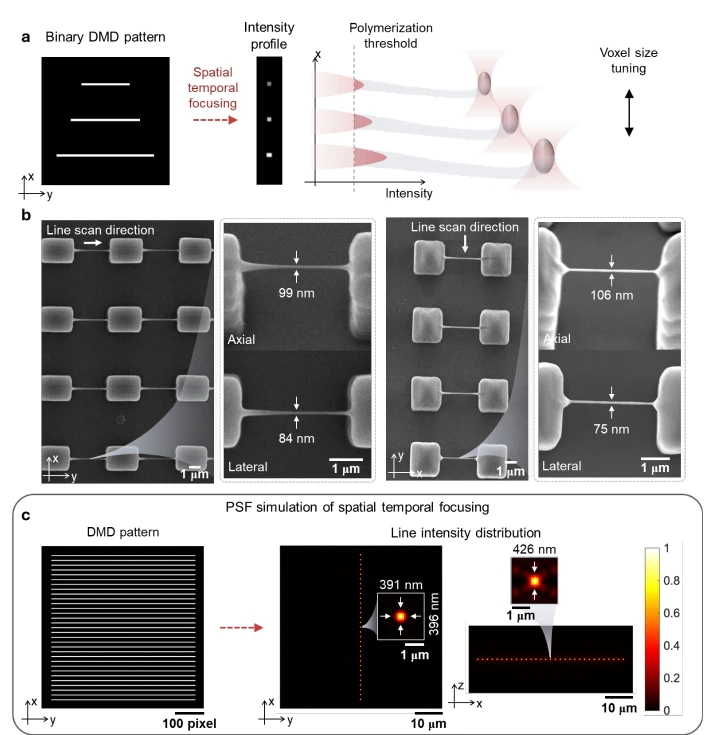

像素级灰度
沿线方向调节DMD开启像素数，改变局部曝光强度和体素尺寸。
全带宽数据流
通过唯一图样字典、压缩和循环缓存，使复杂模型持续送入DMD控制器。

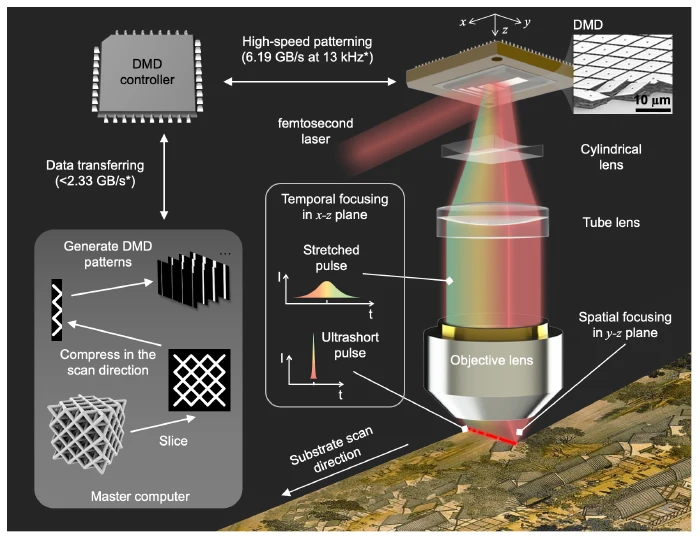

Line-TF TPP如何工作

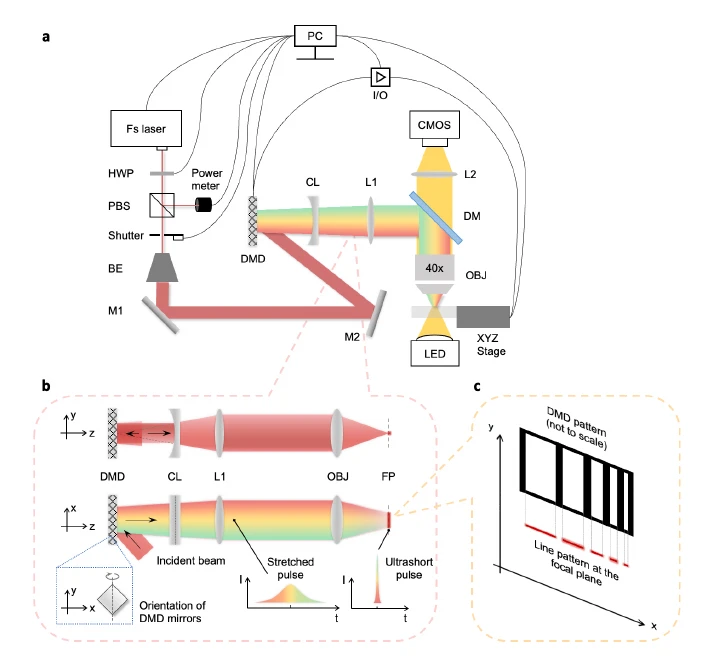

飞秒脉冲在DMD上完成二值空间调制和光谱色散，负柱面镜在正交方向建立虚拟线焦点；管镜与高NA物镜组成4-f中继，在样品面同时获得空间聚焦和时域聚焦的强度可编程线。
- DMD高速切换线图样，并对线内不同位置执行灰度能量调制。
- PSO将平台位置直接转换为曝光触发，保持图样与真实空间坐标同步。
- SCA数据引擎完成CAD切片、重复线识别、字典压缩、缓存分区和实时流送。
- 条带边界使用灰度过渡，配合界面跟踪补偿基底倾斜与不平整。
论文报告的技术指标
| DMD图样刷新 | 12,987 Hz（约13 kHz） |
|---|---|
| 并行线宽 | 2,560 voxels/line |
| 连续灰度吞吐 | 3.3 × 107 voxels/s |
| 灰度层级 | 1,600级体素灰度 |
| 特征结果 | 横向最小75 nm；轴向最小99 nm |
| 数据接口 | 2.33 GB/s PCIe实测传输；6.19 GB/s光学图样带宽 |

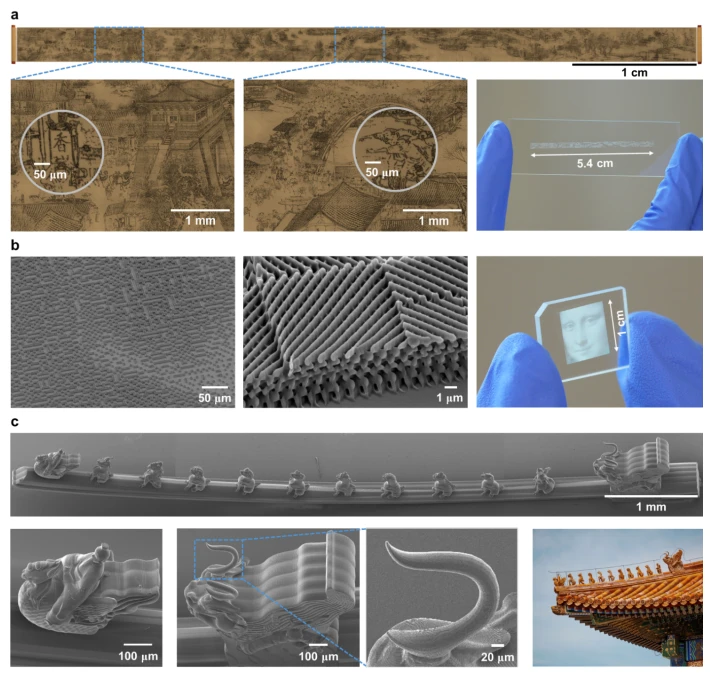

| 连续制造 | 5.4 cm样件约3小时；厘米级灰度结构连续制造 |
| 线强度均匀性 | 补偿后CV由21.93%改善至1.26% |
系统组成
| 飞秒光源 | 近红外飞秒振荡器；波长、脉宽和功率按光刻胶与目标体素配置 |
|---|---|
| 图样引擎 | 高速DMD、PCIe控制器、二值图样与像素级灰度调制 |
| 时空聚焦 | DMD色散、负柱面镜、管镜、高NA物镜和共轴观察 |
| 定位系统 | 高精度三轴闭环平台，PSO位置同步曝光与连续界面跟踪 |
| SCA软件 | 3D切片、图样压缩、缓存管理、配方、设备同步和过程记录 |
| 工艺模块 | 浸没式/非浸没式物镜、树脂适配、显影与样品夹具 |
与万通道面阵并行路线如何选择
玉之泉公开的“万通道3D纳米激光直写”强调大规模通道并行。FEMTO DMD选择另一条工程路径：把可编程线焦点、连续PSO扫描、逐像素灰度和全带宽数据流组合起来，重点解决非周期复杂结构的持续吞吐、灰度和拼接质量。
| 比较维度 | FEMTO DMD Line-TF | 万通道面阵并行路线 |
|---|---|---|
| 并行单元 | 可编程灰度线焦点，论文配置为2,560 voxels/line | 大量焦点同时曝光，通道数突出 |
| 运动方式 | PSO触发下连续扫描 | 常见为视场内并行后进行视场拼接 |
| 复杂结构 | 支持非周期线图样、逐像素灰度和连续大幅面 | 周期阵列与重复单元具有峰值曝光优势 |
| 数据链路 | 唯一线图样压缩、PCIe流式传输、分区循环缓存 | 通道规模增加后需同步处理曝光、调制与数据供给 |
| 拼接控制 | 扫描方向连续无停顿，跨条带采用灰度搭接 | 取决于视场拼接、平台稳定和通道一致性 |
| 光源门槛 | 论文示例为50 nJ级振荡器路线 | 部分面阵/MLA路线需要更高脉冲能量 |
典型应用
微光学与全息
灰度微透镜、自由曲面、连续全息膜、衍射光学和光场编码。
三维光子结构
三维波导耦合结构、光子封装、微纳光学接口和复杂光子晶格。
超材料与器件
非周期微结构、梯度材料、微型功能器件和大幅面原型验证。
生物与柔性制造
微支架、柔性基底微结构、细胞研究器件与定制微流控结构。
国际技术应用
成果转化与专利组合
产品源自香港中文大学成果转化技术体系，围绕并行激光制造、二值光束整形、高速扫描、超快激光制造和光学数据存储形成专利组合。
- US 18/156,899：Method for Storing Data and Optical Storage
- CN 202410071912.1：存储数据的方法和光学存储器
- PCT/CN2024/073061：存储数据的方法和光学存储器
- US 10,821,671：Ultrafast Laser Fabrication Method and System
- CN ZL201680017746.4：超快激光制造方法及系统
- US 10,884,250：Apparatus and Method for Laser Beam Shaping and Scanning
- US 10,401,603：High-speed Binary Laser Beam Shaping and Scanning
- US 10,207,365：Parallel Laser Manufacturing System and Method
常见问题
与玉之泉万通道3D纳米激光直写路线有什么区别？
万通道路线强调同时曝光通道数；FEMTO DMD强调可编程线焦点、连续PSO扫描、逐像素灰度和持续数据流，更适合非周期大幅面、灰度微光学与复杂连续结构。
为什么不单纯追求更多焦点？
峰值焦点数不等于持续产能。实际加工还受图样准备、传输、平台停走、焦点一致性和视场拼接限制。Line-TF把光学带宽、数据带宽和运动带宽统一设计。
能否制造任意三维结构？
系统支持CAD切片、逐层线图样和像素级灰度；结构可制造性仍与悬垂、树脂收缩、显影、最小支撑和物镜工作距离相关。
75 nm和99 nm分别代表什么？
团队论文中报告的最小横向与轴向特征结果，测试采用780 nm和高NA物镜。交付系统会按材料与工艺窗口建立对应验收样件。
为什么线扫描可以减少拼接？
扫描方向由平台连续运动完成，不需要逐视场停走；相邻条带再通过位置反馈和灰度过渡合并。
是否支持灰度微光学？
支持。DMD沿线方向开启不同数量的微镜，连续调节局部曝光强度和体素尺寸，可用于自由曲面、全息和梯度结构。
光源为什么可以采用飞秒振荡器？
论文路线将所需脉冲能量降低到50 nJ量级，避免部分大面积面投影路线对mJ级放大器的依赖。实际光源按树脂和加工窗口配置。
如何开展选型验证？
提供树脂或材料、结构文件、尺寸、灰度、分辨率和节拍目标后，可先进行切片评估与样品验证，再冻结物镜、平台、光源和工艺配置。
方案咨询
请提供材料、结构尺寸、目标分辨率、加工面积、灰度需求和交付节拍，我们将安排样品验证与系统配置评估。
