系统定位与工作原理
面向通信、光纤传感、光纤激光与新型光栅研发的飞秒 FBG 工作站。系统把飞秒光源、显微聚焦、光纤定位/张力、偏振与功率控制、反射/透射谱监测及工艺软件组合为可配置平台；能力与参数均需按目标光纤和光谱要求确认。

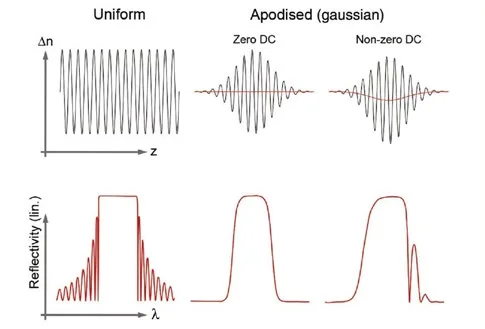

飞秒脉冲聚焦到纤芯，在玻璃中形成局域折射率调制。逐点写入通过位置与脉冲节拍定义周期，逐线写入通过横向扫描形成更连续的调制区；切趾、啁啾、相移和阵列光栅则通过位置、剂量、周期或包络变化控制光谱。相位掩模也可作为定制路线，但与直接写入的灵活性和工装要求不同。
系统组成与配置

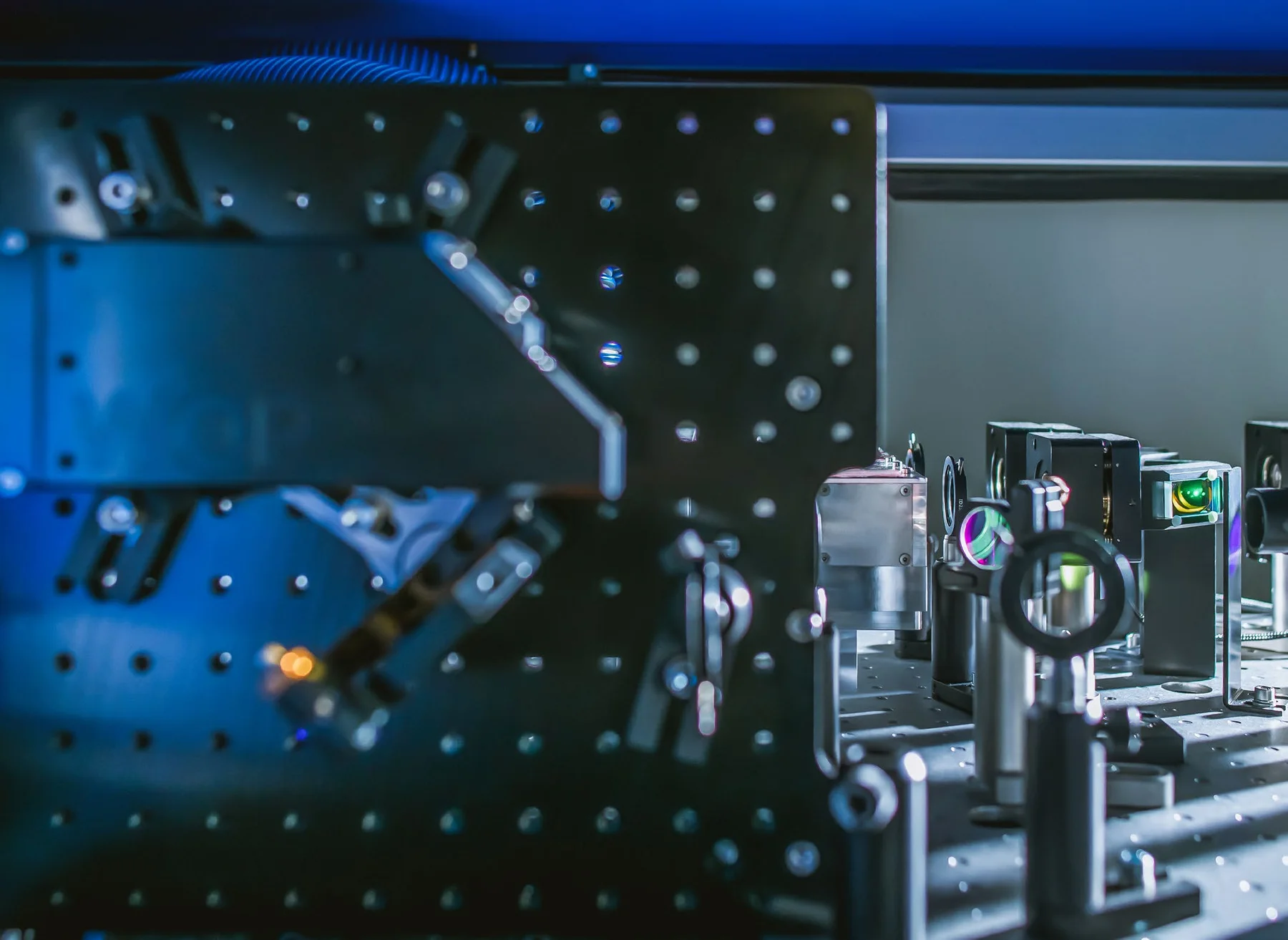

飞秒光源与功率控制
根据光纤材料、涂覆层、目标光栅阶次和改性类型配置波长、脉冲能量、重复频率与实时功率监测。
显微聚焦与纤芯对焦
高 NA 聚焦、成像与数字纤芯自动对焦用于把改性位置稳定在纤芯内；多芯和双包层光纤需要专用定位策略。
光纤夹持、张力与运动
夹具、张力控制、旋转/偏振控制和精密运动共同决定周期、倾角、写入长度与重复性，可按光纤直径和卷对卷需求定制。
频谱监测与工艺软件
在线反射/透射谱、位置触发、功率包络与配方记录用于闭环调整中心波长、带宽、旁瓣和阵列间隔。
资料参数与条件
下表为产品技术资料中的标称或参考配置，不等同于所有材料、物镜和现场条件下的保证值；项目验收应绑定样品、参数和测量方法。
| 写入方法 | 逐点（PbP）、逐线（LbL）；相位掩模为可选路线 |
|---|---|
| 光栅形式 | 均匀、切趾、啁啾、相移、采样及阵列（按项目配置） |
| 光纤类型 | 单模、多模、双包层、多芯及特种光纤（需验证） |
| 标准 / 高级参考写入长度 | 70 mm / 150 mm（授权配置资料） |
| 参考工作范围 | 160 × 160 × 60 mm；定制可扩展 |
| 纤芯自动对焦 | 高级配置可集成数字自动对焦 |
| 偏振 / 张力 / 功率 | 可选电动偏振、定制张力、外部或实时脉冲能量控制 |
| 上料方式 | 手动；可选无浸油卷对卷机构 |
应用与工艺路径
适用方向
- 通信与滤波光栅
- 分布式与阵列传感
- 高温及复杂环境传感
- 光纤激光外腔与稳频
- 多芯光纤与特种光栅研发
建议的项目验证流程
- 确认光纤结构、涂覆层、目标中心波长、带宽、反射率、长度、阵列间隔和环境指标，定义光谱测量与温度/应变条件。
- 用短光栅建立焦点、脉冲能量、周期和轨迹矩阵，先验证改性位置与谱形，再扩展写入长度。
- 切趾、啁啾、相移或阵列写入需分别验证包络、周期变化、相位控制和长距离位置误差，避免只看单一峰值。
- 将夹持、张力、涂覆处理、封装、解调和环境循环纳入最终验证，形成从写入到应用测试的完整记录。
选型与验收边界
设备能力需要转换成可测量的样品指标。建议在正式配置前确认材料、结构、尺度、节拍、表面质量、后处理、检测方法和交付数量；先完成样品矩阵，再冻结硬件与工艺配置。公开页面不把资料标称值描述为旭量独立实测，也不替代双方确认的技术协议。
常见问题
逐点、逐线和相位掩模写入应如何选择？
逐点路线通过脉冲与位置同步直接定义周期，适合高自由度结构和快速工艺研究；逐线路线通过横向扫描形成改性线，可调节横向覆盖与耦合强度；相位掩模路线适合特定周期和批量一致性，但掩模、波长和光路约束更强。选择时应根据目标光纤、中心波长、带宽、反射率、写入长度和结构复杂度做样品对比，而不是仅按设备名判断。其技术依据是吸收、焦深、剂量均匀性与显影过程会共同影响临界尺寸和边缘质量。下一步建议用实际胶层制作剂量与焦距矩阵，并按显微、轮廓和重复性测试结果确认选型。
系统能否在不剥除涂覆层的情况下写入 FBG？
是否可行取决于涂覆材料对写入波长的透过、热响应、厚度、聚焦像差和目标改性强度，不能对所有光纤作统一承诺。项目需要先确认光纤型号和涂覆层资料，再以短样验证光束透过、纤芯定位、谱形和机械完整性。如果必须去除涂覆层，还要把剥除、复涂、封装和强度测试纳入流程，避免只评价裸光栅光谱。适用条件取决于光纤类型、目标光谱、写入路线、张力与封装环境。
切趾、啁啾和阵列光栅能否一次配方完成？
这些结构都需要更精细的位置、周期、剂量或包络控制，但其验收目标不同。切趾关注旁瓣和耦合包络，啁啾关注带宽与群时延，阵列还要控制各单元中心波长、间距和累计位置误差。建议先分别验证单个结构，再组合成阵列或复合光栅，并同步记录反射/透射谱、温度、应变和封装状态，才能判断配方是否具有可复现性。其技术依据是周期、有效折射率、剂量和机械稳定性会共同影响中心波长、带宽与旁瓣。
查看相关应用案例
从样品对象、系统配置、工艺条件、结果观察和验证方法出发，查看可用于方案评估的应用案例。
