系统定位与工作原理
以线照明时空聚焦、DMD 高速图形调制和多焦点灰度控制为核心，将三维微纳结构的数据处理、曝光、运动和工艺验证整合到同一平台。页面参数均为产品技术资料标称值，具体结果取决于物镜、材料、曝光策略和现场条件。

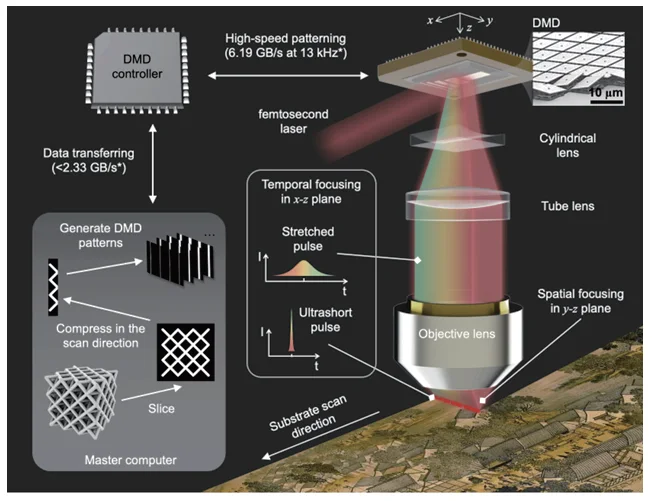

系统把飞秒脉冲在一个方向做时间聚焦，在样品面形成可编程线曝光；DMD 图形沿扫描方向高速更新，并通过像素级强度修正控制多焦点能量。相较逐点扫描，该路线把并行曝光、连续运动和数据流协同起来，适合兼顾吞吐量、表面连续性与复杂三维几何。

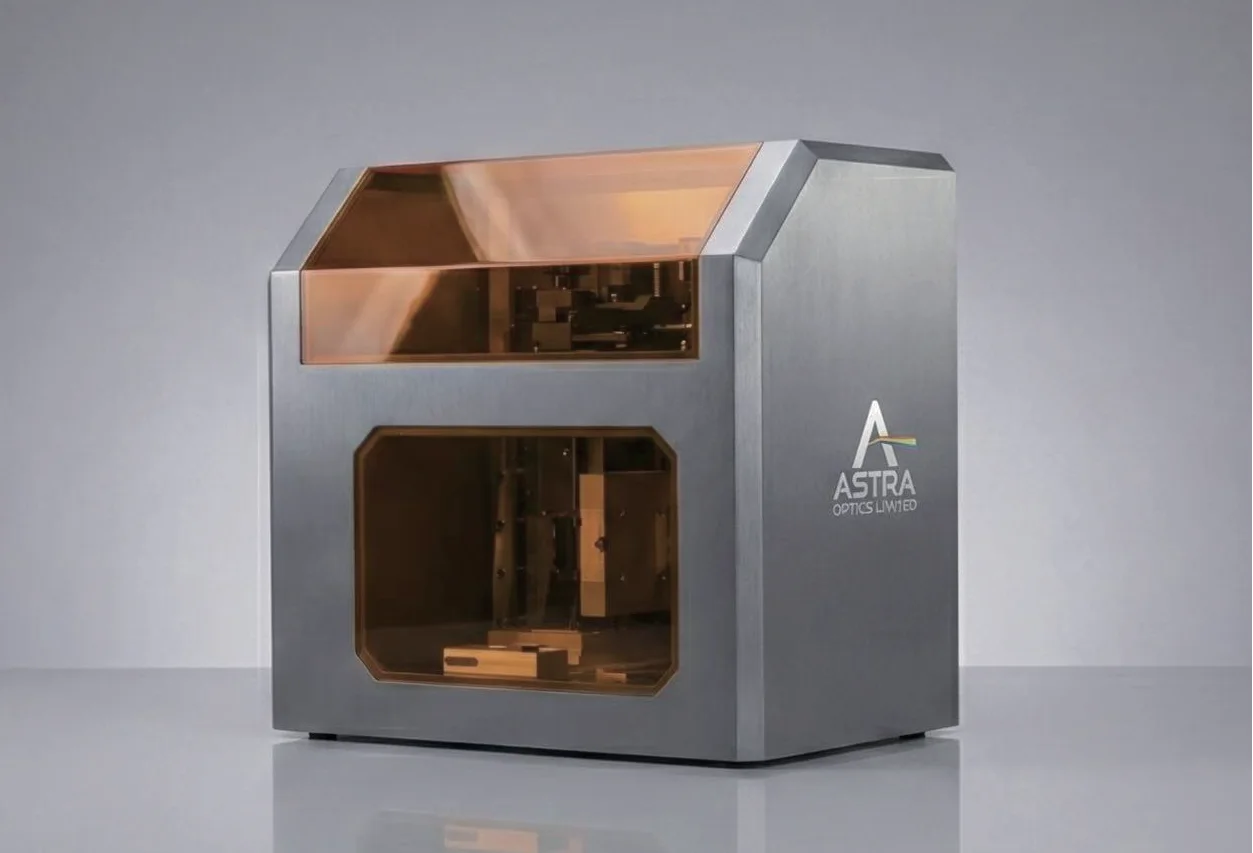

系统组成与配置
飞秒光源与脉冲管理
根据树脂吸收窗口、聚合阈值和目标体素配置波长、重复频率、脉冲能量与功率监测；资料强调可使用标准飞秒振荡器，但最终配置仍需按材料验证。
DMD 与 Line-TF 光学
DMD 完成图形切片、灰度曝光和焦点独立强度控制，柱面与时间聚焦光路共同形成线曝光体积；光场匀化用于降低大范围结构的一致性偏差。
高精度运动与拼接
XYZ 平台承担大范围定位、层间运动和区域拼接；加工体积、层间距和拼接策略需要与物镜视场、树脂收缩及样品固定方式共同设定。
数据处理与工艺软件
软件负责模型切片、图形压缩、曝光队列、功率/焦点偏移参数阵列和过程记录，避免复杂模型的数据等待成为系统吞吐瓶颈。
资料参数与条件
下表为产品技术资料中的标称或参考配置，不等同于所有材料、物镜和现场条件下的保证值；项目验收应绑定样品、参数和测量方法。
| 最小特征尺寸（XY / Z） | 75 nm / 99 nm（资料标称，带条件） |
|---|---|
| 衍射极限分辨率（XY / Z） | 约 300 nm / 900 nm（资料标称） |
| 层间距 | ≥ 0.05 μm（由工艺设定） |
| 参考打印速率 | 100 mm³/h（资料给定 200 nm 条件） |
| 并行写入焦点 | ≥ 100，支持任意焦点独立强度控制 |
| 最小表面粗糙度 | ≤ 20 nm（资料标称） |
| XYZ 工作范围 | 100 × 100 × 50 mm（平台行程） |
| 基底 / 材料 | 玻璃、硅片、PET 薄膜 / 光敏树脂 |
应用与工艺路径
适用方向
- 微光学与衍射结构
- 超材料与功能表面
- 微机械与仿生结构
- 生物医学微结构原型

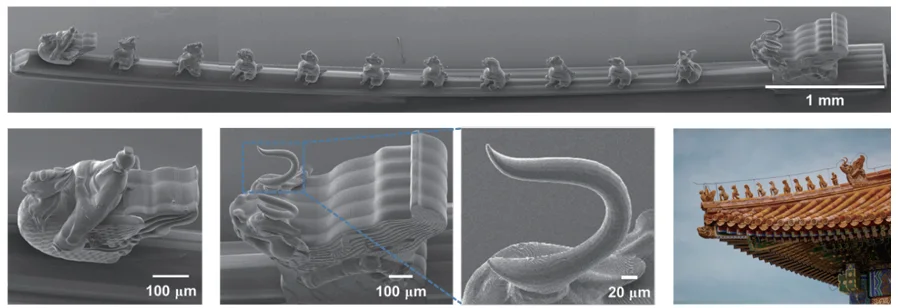

- 厘米级三维微纳结构
建议的项目验证流程
- 确认树脂、基底、结构尺度、表面质量和验收方法，先区分资料标称能力与项目目标。
- 以小型测试块建立功率、扫描速度、层间距、灰度和焦点偏移矩阵，检查聚合阈值、收缩和显影稳定性。
- 验证单视场结构后再评估大面积拼接、热漂移、光场均匀性和长时间数据流稳定性。
- 以显微、轮廓或功能测试回读结构，固定材料批次、后处理和测试条件，形成可复现工艺窗口。
选型与验收边界
设备能力需要转换成可测量的样品指标。建议在正式配置前确认材料、结构、尺度、节拍、表面质量、后处理、检测方法和交付数量；先完成样品矩阵，再冻结硬件与工艺配置。公开页面不把资料标称值描述为旭量独立实测，也不替代双方确认的技术协议。
常见问题
75 nm / 99 nm 是否可以直接写进项目验收指标？
不能直接照搬。该数值来自产品技术资料，并明确受系统设定、打印参数、物镜、现场温度和条件影响。项目需要先确定材料、结构方向、测量方法和统计规则，再用测试块验证横向与轴向尺寸。对于大面积器件，还要同时检查拼接、收缩、翘曲和表面质量，最终验收指标应以双方确认的样品与测量报告为准。适用条件取决于目标样品、关键指标、现场约束和约定的验收方法。
线扫描为什么能提高双光子聚合吞吐量？
线扫描把多个曝光位置在同一时刻并行激发，再通过 DMD 图形更新和平台运动连续推进，因此可以减少逐点路线中的空行程与重复定位时间。实际增益仍取决于模型切片、数据带宽、焦点数量、树脂反应速度和显影后的结构完整性。选型时应比较同一材料、同一体素尺度和同一验收质量下的有效产出，而不是只比较理论扫描速度。适用条件取决于树脂、物镜、结构尺度、曝光策略、显影和最终功能要求。
系统是否适合直接生产厘米级光学器件？
可以把厘米级行程和连续制造作为系统能力方向，但是否适合直接生产要看结构密度、材料收缩、表面粗糙度、长期漂移和良率要求。建议先做单元结构与拼接边界验证，再扩展到中等尺寸样品，最后才进入完整器件。若项目涉及批量交付，还需补充材料批次、设备校准、显影和检测节拍的过程能力评估。适用条件取决于目标样品、关键指标、现场约束和约定的验收方法。
