10 W、515 nm 飞秒双光路加工平台:SLM 路径用于可编程多焦点、像差校正和三维光子结构,柱面镜路径用于稳定线焦点直写与高效率内部改性;SCA 软件统一管理配方、互锁、标定和过程追溯。

系统定位

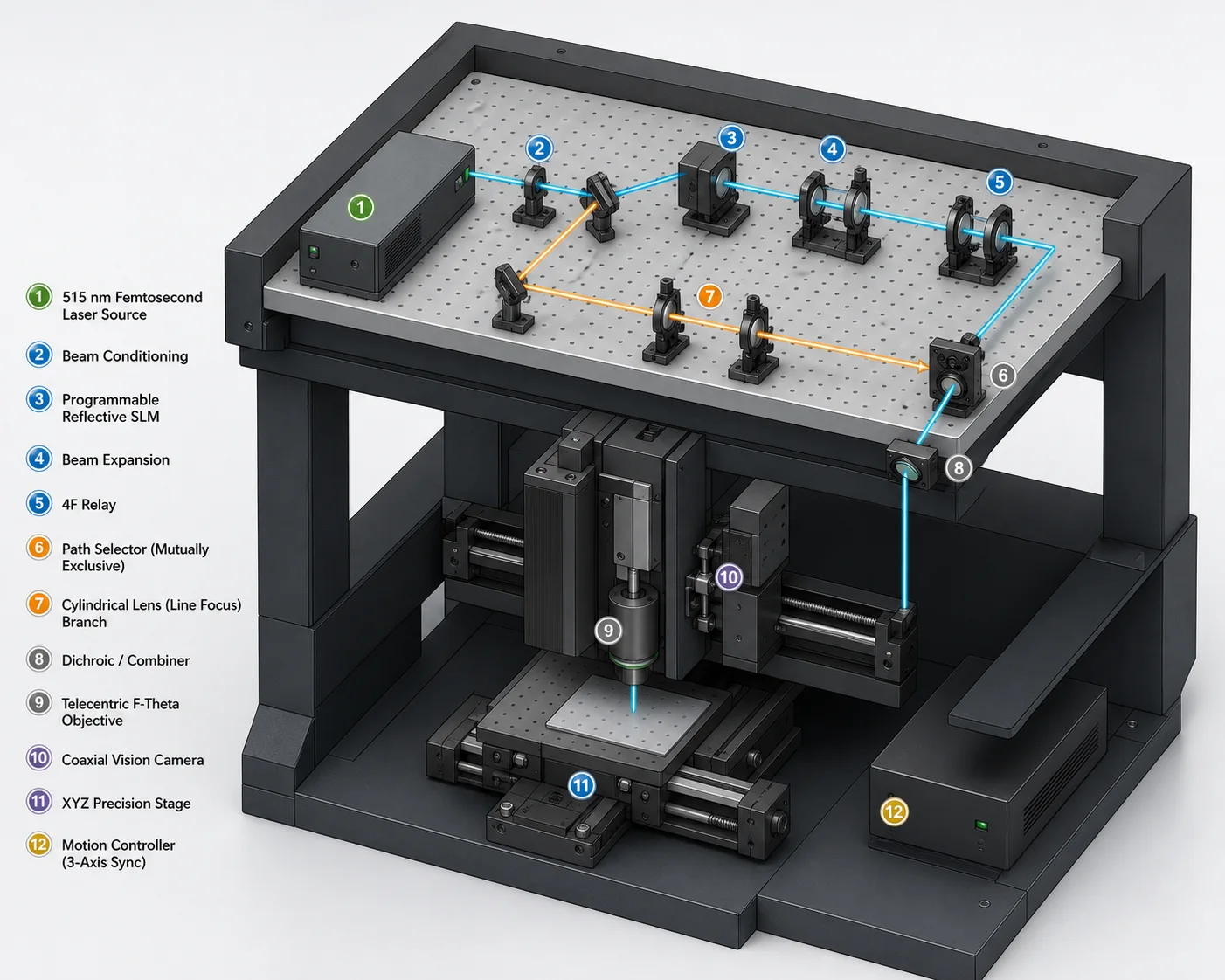

FEMTO SLM多焦点改性隐切系统面向透明材料内部改性、三维光子结构、光波导原型和改性后分离工艺。系统以10 W、515 nm飞秒光源为基础配置,将可编程SLM多焦点路径与700 mm / 200 mm柱面镜直写路径放在同一平台中,两条加工路径互斥工作,并由SCA软件调用对应物镜、扩束、4F、衰减和运动配方。

双光路并不是把能量同时分给两条路径。选定加工模式后,快门关闭、Z轴进入安全位、光路选择机构到位并完成互锁确认,随后才加载目标配方。这样既保留SLM的可编程性,也保留柱面镜路径的效率与稳定性。

双光路的能力分工

SLM 多焦点路径

用于可编程焦点阵列、焦点能量均衡、像差补偿、焦形整形与三维轨迹加工。适合三维光波导、光子器件原型、透明材料多层改性和需要快速切换焦点结构的研发任务。

柱面镜直写路径

提供700 mm / 200 mm焦距柱面镜选项,根据材料厚度、线焦点长度、能量密度和加工节拍选择。适合长线改性、划线、改性隐切与工艺窗口扫描。

系统组成与配置

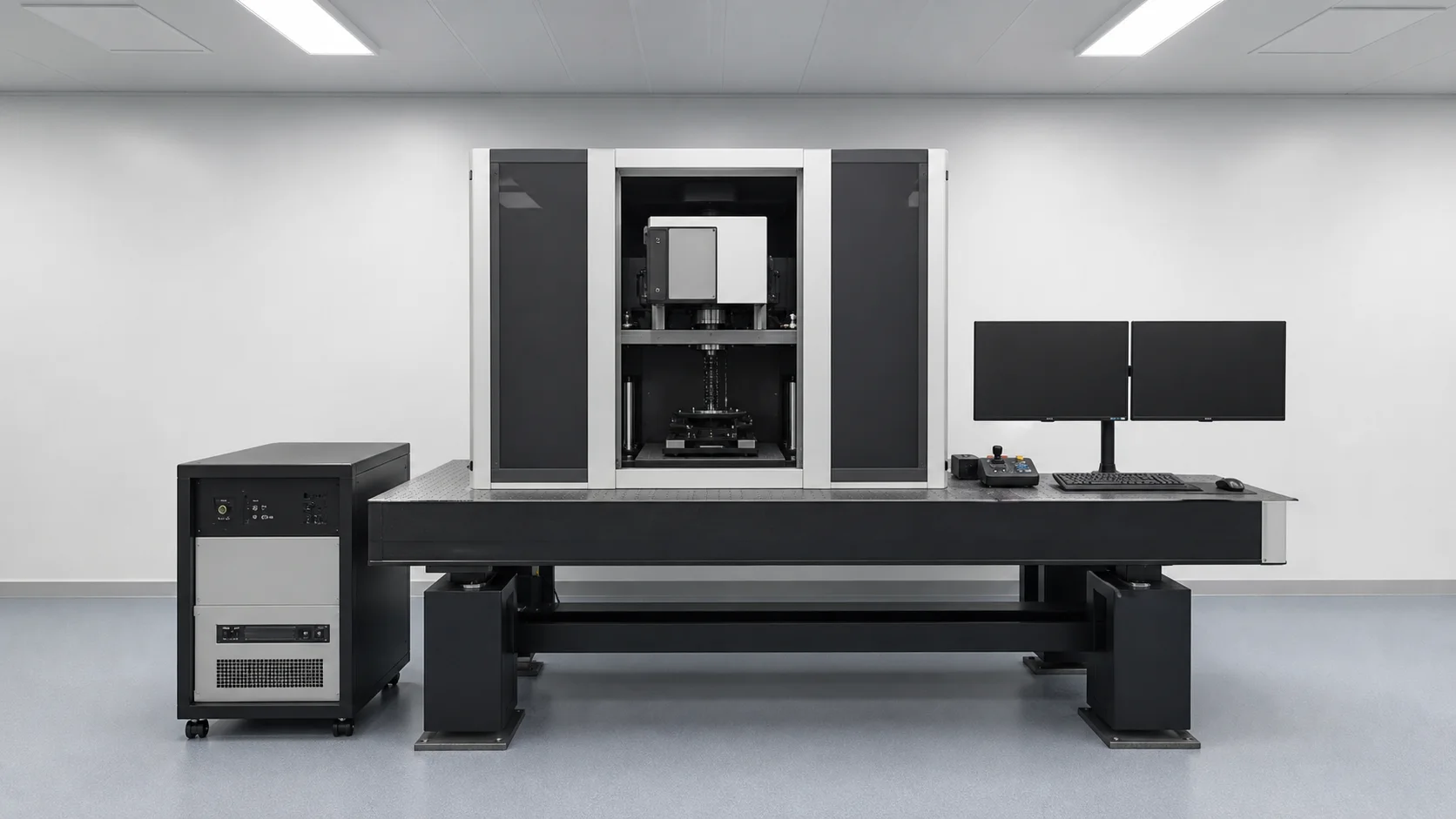

纯相位 LCOS-SLM

纯相位 LCOS-SLM

1272 × 1024像素、12.5 µm像元、15.9 × 12.8 mm有效区和96.8%填充率等级;支持LUT与CGH相位图。

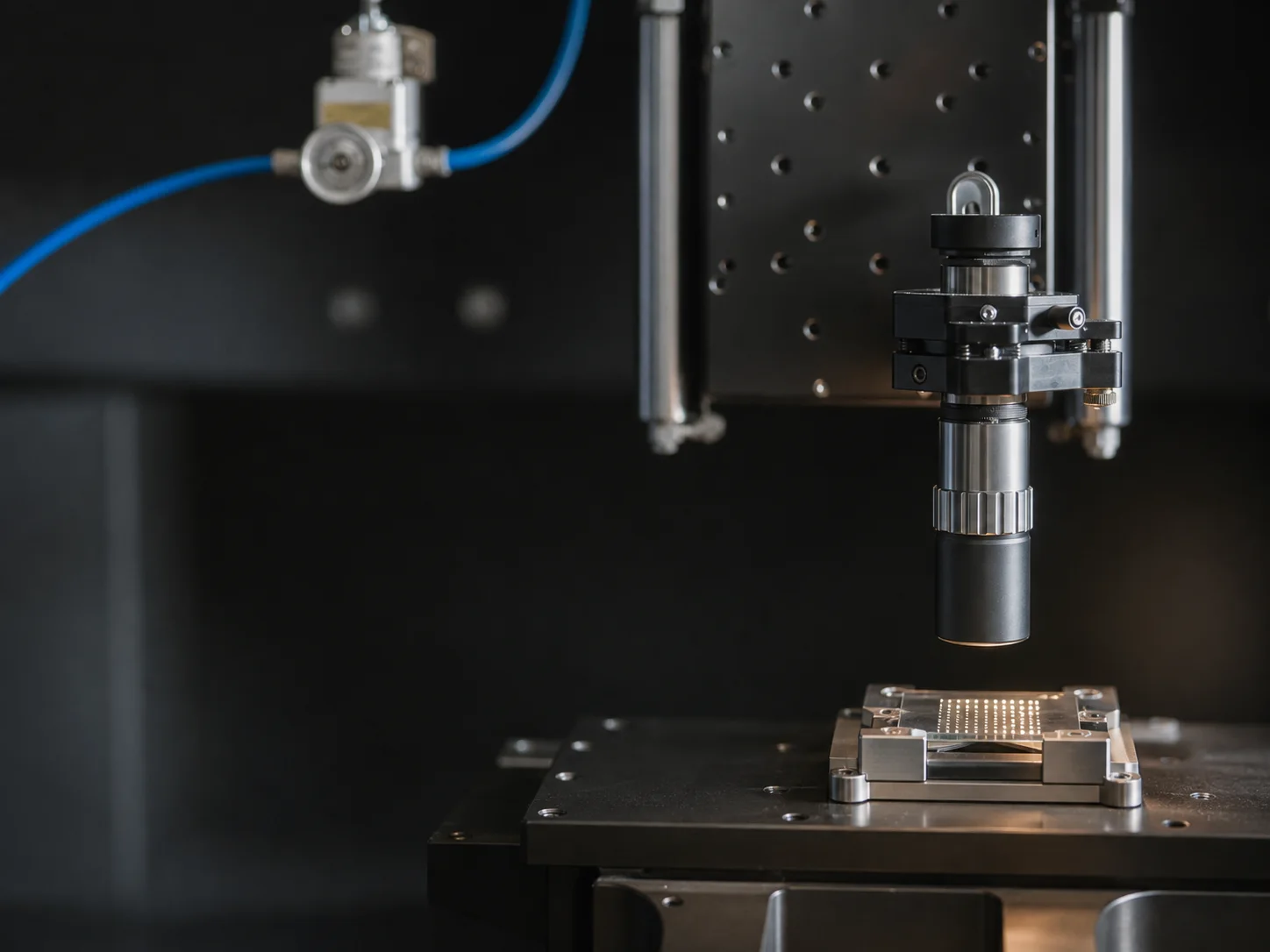

AEROTECH 三轴 PSO

AEROTECH 三轴 PSO

以实时位置反馈同步激光触发,支持三轴矢量距离、轨迹窗口、Safe-Z和过程数据记录。

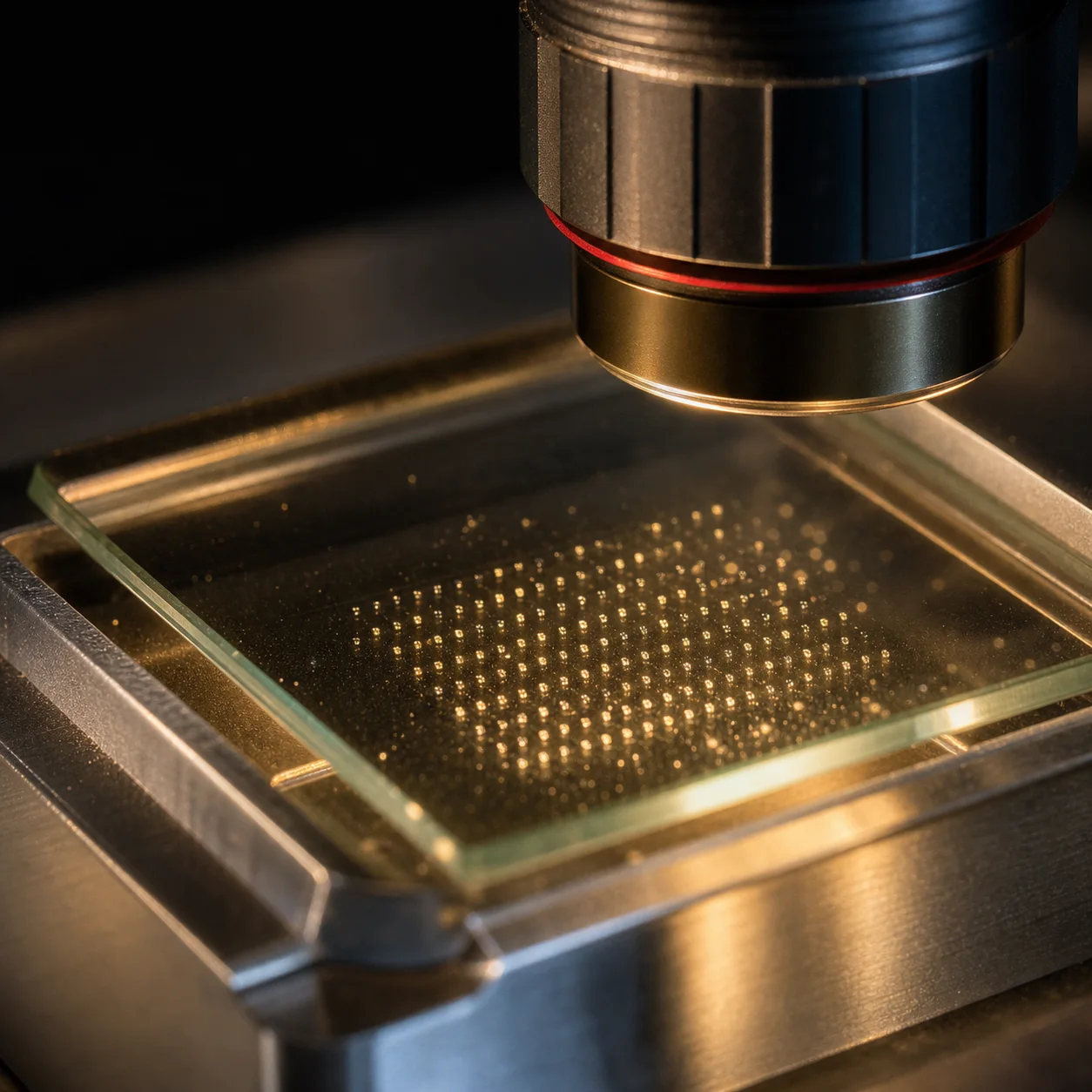

双层龙门与加工头

双层龙门与加工头

50X/100X物镜、固定4F组件、同轴视觉和700 mm / 200 mm柱面镜路径按项目组合。

模块配置说明
飞秒光源10 W平均功率,515 nm;脉宽与重复频率按材料和工艺窗口配置
SLM模块高功率反射式纯相位LCOS-SLM,推荐510±50 nm波段;支持LUT与CGH相位图
柱面镜路径700 mm / 200 mm焦距可选,独立旁路,按线焦点长度与能量密度配置
物镜与4F50X/100X物镜;按后孔径和加工模式匹配固定4F cartridge及扩束预设
衰减与标定电动HWP与偏振器件;采用维护标定和可插入功率计复核
定位系统标配AEROTECH高精度三轴PSO定位系统,支持闭环定位、轨迹同步、Safe-Z与激光触发同步
同轴视觉同轴定位相机、照明、物镜偏移与焦面标定
系统软件SCA软件统一管理双光路、任务配方、运动轨迹、标定、互锁与过程追溯

AEROTECH高精度三轴PSO定位

系统标配AEROTECH高精度三轴PSO定位系统,支持闭环位置反馈、轨迹与激光触发同步、Safe-Z、物镜偏移配方、加工坐标与视觉坐标转换及过程数据记录。行程、载荷和动态性能可按加工对象扩展。

SCA 软件功能

  • 双光路模式管理:SLM多焦点、柱面镜直写、维护与标定模式互斥切换。
  • 配方联动:物镜、4F cartridge、扩束预设、HWP标定、SLM LUT/CGH、Safe-Z和自动对焦参数一并调用。
  • 图形与轨迹:导入加工图形,生成多焦点阵列、线焦点路径和分层加工任务。
  • 能量管理:按波长、物镜和光路状态调用标定曲线,并记录目标值与复核值。
  • 安全互锁:快门、门禁、Z安全位、光路到位、夹紧状态、物镜到位和设备报警统一判断。
  • 过程追溯:配方版本、操作记录、报警、恢复动作和加工结果关联保存。

典型应用

三维光子结构

玻璃内部三维光波导、分束器、耦合结构和光子芯片原型。

透明材料改性隐切

玻璃、蓝宝石及其他适用透明衬底的内部改性、划线和后续分离工艺开发。

多焦点并行加工

在能量预算和焦点均匀性通过验证后,提高重复阵列或多点结构的加工效率。

工艺研发平台

研究焦形、像差、偏振、扫描速度、脉冲参数和材料响应之间的关系。

适用材料与选型要点

  • 10 W、515 nm飞秒光源配合SLM入射能量管理,按脉宽、重复频率、束径与冷却状态调用配方。
  • 适用于玻璃、蓝宝石及多类透明或宽禁带材料的内部改性、三维光子结构和分离工艺开发。
  • 并行焦点数量根据总能量、单焦点阈值、衍射效率、均匀性和热负荷进行配置。
  • 对515 nm强吸收材料,可结合目标深度、材料光谱响应和工艺节拍评估专用波段方案。

技术基础与应用方向

近年来的国际研究已将SLM用于并行微加工、像差校正、波导焦形控制和多焦点阵列,并将超快贝塞尔类光束用于玻璃内部高深宽比改性与隐切。

常见问题

两条光路会同时工作吗?

不会。SLM多焦点路径和柱面镜线焦点路径采用互斥配方,避免同一波长的两路能量在加工头处叠加。切换时系统先关闭快门、停止加工轨迹并将Z轴移动到安全位,再确认光路选择、物镜、4F组件和衰减预设到位。只有互锁全部成立后才允许重新出光。该设计把可编程焦点阵列与高效率线焦点加工放在同一平台,同时保留两条路径各自的标定稳定性。

10 W会全部加载到SLM吗?

不会。10 W是515 nm基础光源的平均功率等级,不等于SLM表面的允许入射功率。SCA配方会同时考虑脉宽、重复频率、单脉冲能量、入射束径、偏振、衍射效率和SLM冷却状态,并依据维护标定曲线设置HWP衰减位置。多焦点数量还要满足单焦点改性阈值和均匀性要求,因此实际入射功率与焦点数会随材料和工艺窗口变化,而不是把源端功率直接全量送入SLM。

能用于硅晶圆隐切吗?

标准515 nm双光路主要面向玻璃、蓝宝石和其他在该波段具备合适透过率的材料。硅在515 nm附近吸收很强,难以把能量稳定输送到晶圆内部指定深度,因此不建议把标准绿光配置直接用于硅内部隐切。公开研究已经展示1030 nm飞秒脉冲配合高NA浸没物镜实现硅晶圆内部改性,也有更长波长路线用于降低线性吸收。若目标是硅隐切,需要根据晶圆厚度、掺杂、入射面、目标深度和分离方式配置独立近红外路径、对应物镜与焦点整形,并通过截面、崩边和分离强度验证工艺窗口。

定位系统采用什么配置?

系统标配AEROTECH高精度三轴PSO定位架构。PSO根据一个或多个轴的实时位置反馈触发激光或采集信号,使脉冲间距与实际位移关联,而不是只按时间频率触发;这对加减速段的点间距一致性和三维轨迹同步尤其重要。行程、载荷、反馈分辨率和动态指标会按样品尺寸与节拍配置,但交付验收必须包含重复定位、轨迹误差、Safe-Z、视觉坐标转换和激光触发同步记录。

系统如何支持三维光子芯片与光计算器件研发?

SLM可把单束飞秒激光重构为可编程焦点阵列,并针对物镜和样品引入的像差加载补偿相位。配合三轴PSO位置同步,可在玻璃内部写入多层波导、分束器、耦合器、交叉互连和阵列化光子结构;焦点数量、间距与能量权重可由配方调整。研发流程通常从单波导损耗和截面一致性开始,再验证弯曲半径、耦合长度、层间串扰和封装耦合,最后扩展到光计算网络。系统提供的是可重复的工艺与运动平台,具体器件性能需结合材料、写入参数和后处理共同优化。

应用场景

玻璃内部三维光波导和光子器件原型;透明材料内部改性与隐切;多焦点阵列并行加工;线焦点划线与工艺窗口开发;适用透明衬底和宽禁带材料的微纳加工研究。

系统能力

SLM焦点阵列、能量均衡、像差校正和CGH配方;柱面镜独立旁路线焦点;50X/100X物镜与4F联动;AEROTECH三轴PSO精密定位、同轴视觉、Safe-Z、快门/门禁/到位互锁;SCA软件统一调度和过程追溯。

参数摘要

光源:10 W @ 515 nm飞秒激光;双光路:SLM多焦点 + 700 mm / 200 mm柱面镜直写,互斥工作;物镜:50X/100X;4F与扩束:固定cartridge和配方预设;定位:AEROTECH高精度三轴PSO定位系统;软件:SCA配方、轨迹、多焦点、互锁、标定与追溯。

选型建议

SLM路径适合焦形可编程、三维轨迹和多焦点任务;柱面镜路径适合稳定线焦点和效率优先任务。最终配置需结合材料透过率、厚度、改性阈值、目标结构、节拍和分离方式确认。
