系统定位与工作原理
面向高校、科研院所和企业研发部门的小批量微纳加工平台，以 405 nm 光源、声光调制、高精度振镜、精密运动与自动对焦为核心，适合光刻胶、玻璃片、晶圆和氛围敏感材料的图形快速迭代。页面参数来自授权画册，项目结果需通过样品验证确认。
设计文件经软件转换为扫描与曝光指令，405 nm 光束通过功率调制、振镜和高 NA 聚焦光路在光刻胶表面逐点/逐线曝光。样品台负责定位和区域扩展，视觉与自动对焦保持焦面，数字掩模流程允许通过修改文件快速迭代，不需要为每次图形变化重新制作物理掩模。
系统组成与配置
405 nm 光源与功率调制
光源、声光调制器和功率控制共同形成稳定曝光剂量；材料吸收、胶厚和后烘条件决定可用剂量范围。
振镜与高 NA 聚焦
高速振镜负责图形扫描，高 NA 物镜形成微小光斑；线宽、边缘质量和速度需要在同一工艺矩阵中权衡。

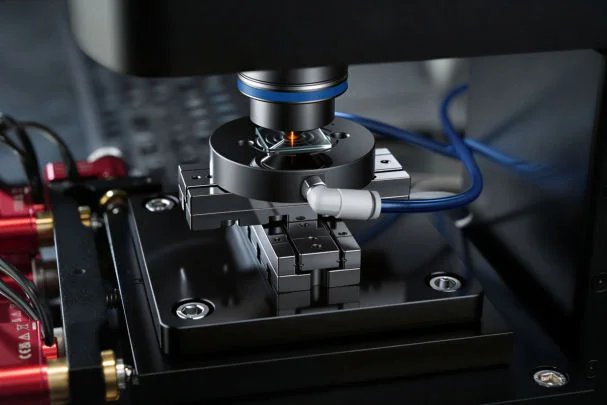

定位、视觉与自动对焦
精密平台、视觉定位、自动对焦和自动对准用于维持焦面与图形位置，支持单次曝光区域扩展和更大图形拼接。

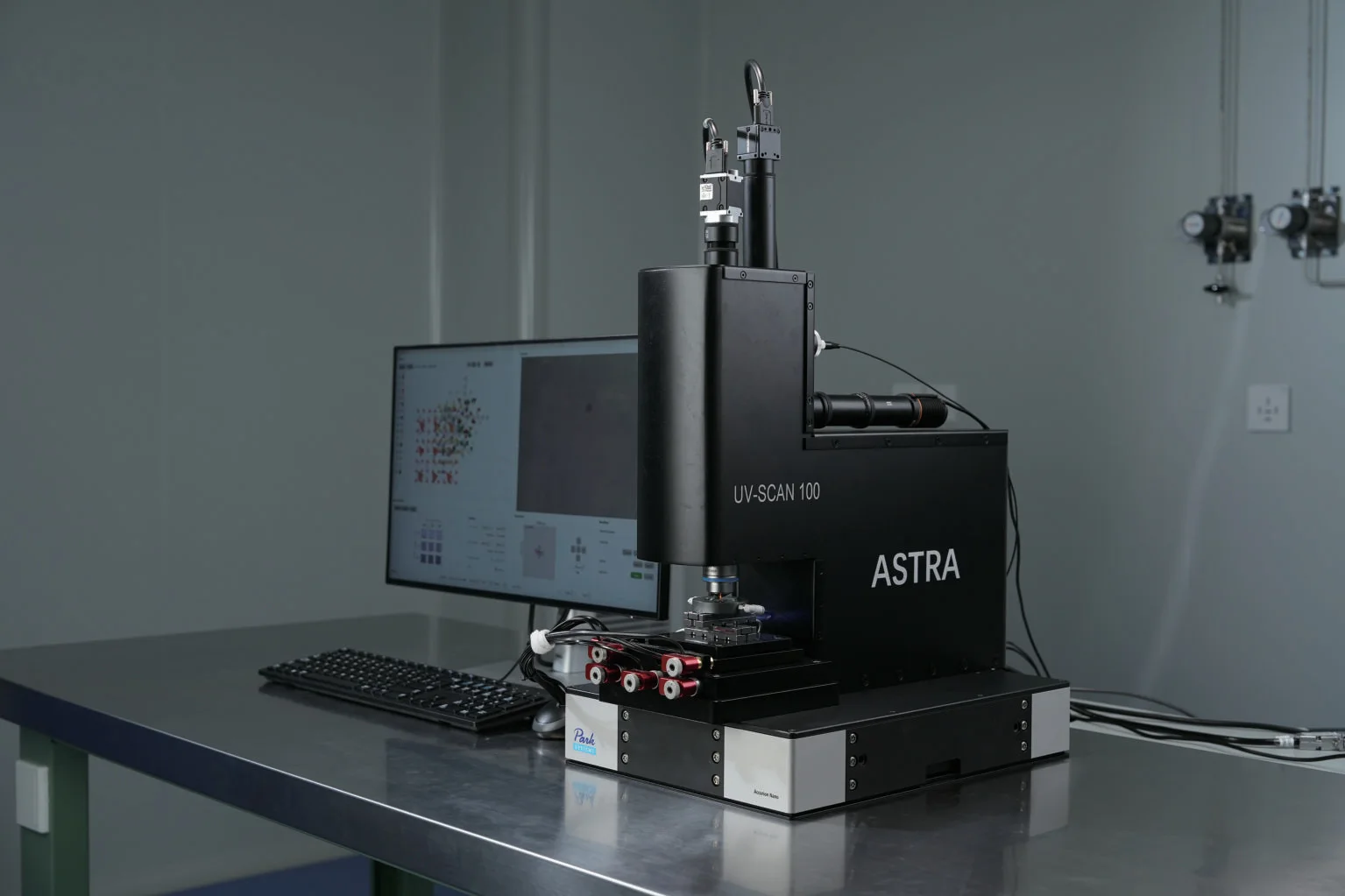

手套箱兼容与软件

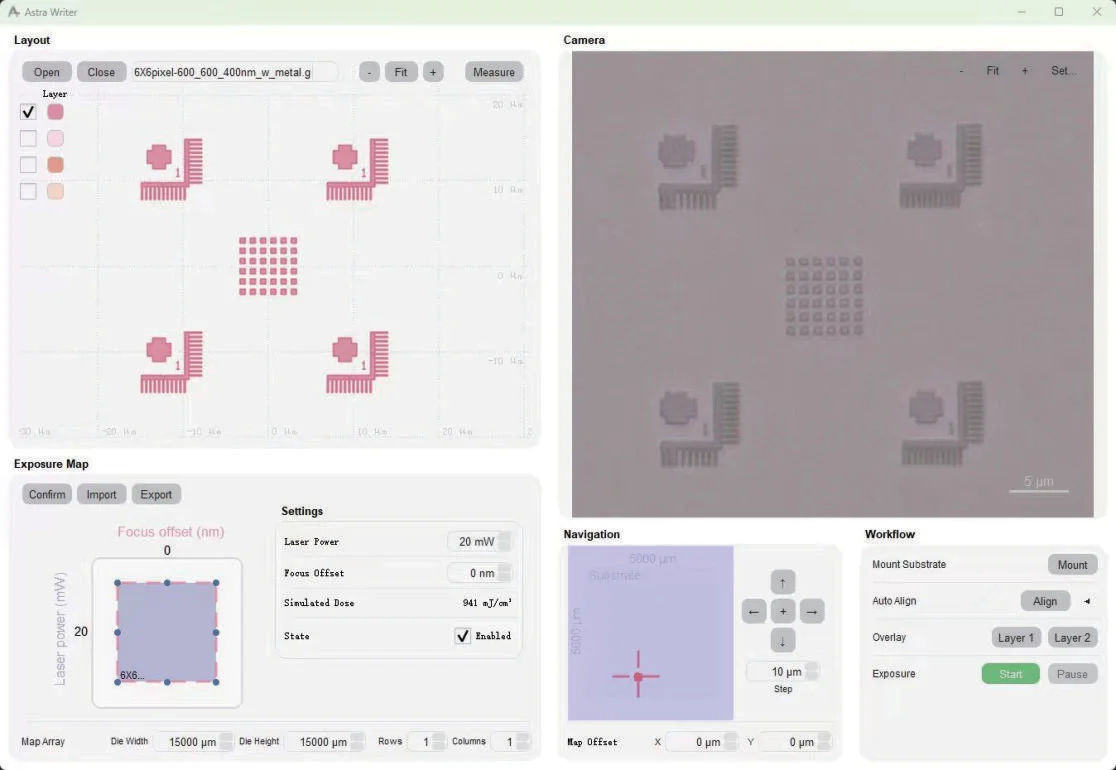

紧凑光刻单元可集成到受控气氛环境；软件支持图形导入、参数阵列、功率梯度、焦点偏移和过程记录。
资料参数与条件
下表为产品技术资料中的标称或参考配置，不等同于所有材料、物镜和现场条件下的保证值；项目验收应绑定样品、参数和测量方法。
| 光源 | 405 nm |
|---|---|
| 最小特征尺寸 XY | 250 nm（资料标称） |
| 最小等间距线栅 | 560 nm（资料标称） |
| 参考打印速率 | 18 mm²/h |
| 单次曝光面积 | ≥ 0.25 × 0.25 mm，支持拼接 |
| 相邻区域拼接误差 | ≤ 150 nm（资料标称） |
| XY 双向重复定位精度 | ≤ 120 nm（资料标称） |
| 最小移动步距 | ≤ 50 nm |
| 打印范围 | 48 × 48 mm |
| 样品尺寸 / 厚度 | 5 × 5 mm 至 48 × 48 mm / 0–4.5 mm |
| 光刻单元尺寸 / 重量 | 463 × 160 × 535 mm / 12 kg |
应用与工艺路径
适用方向
- 微纳材料与器件原型
- 微电极与功能薄膜图形化
- DOE 与衍射微结构
- 晶圆与玻璃片研发光刻
- 手套箱内氛围敏感材料验证
建议的项目验证流程
- 确认光刻胶体系、基底、胶厚、目标线宽、曝光面积和显影条件，建立可测量的图形验收标准。
- 导入标定图形，利用功率与焦点偏移参数阵列筛选曝光窗口，检查欠曝、过曝、邻近效应与边缘形貌。
- 验证自动对焦、对准和平台重复定位后再进入拼接图形，单独测量区域边界误差和全局尺寸偏差。
- 对氛围敏感材料，把手套箱气氛、温湿度、转移时间和后处理一并写入工艺记录，避免只归因于曝光设备。
选型与验收边界
设备能力需要转换成可测量的样品指标。建议在正式配置前确认材料、结构、尺度、节拍、表面质量、后处理、检测方法和交付数量；先完成样品矩阵，再冻结硬件与工艺配置。公开页面不把资料标称值描述为旭量独立实测，也不替代双方确认的技术协议。
常见问题
250 nm 最小特征尺寸适用于所有光刻胶和基底吗？
不适用。250 nm 是资料标称能力，实际线宽受到 405 nm 吸收、光刻胶化学体系、胶厚、数值孔径、焦面、剂量、显影和测量方法共同影响。高反射或起伏基底还会改变局部光场。项目应先用线栅、孤立线和不同方向图形建立参数矩阵，再按约定的显微或轮廓方法统计线宽和缺陷，不能仅以软件设定值作为结果。下一步建议用实际胶层制作剂量与焦距矩阵，并按显微、轮廓和重复性测试结果确认选型。
无掩模直写与传统掩模光刻如何选择？
无掩模路线更适合设计频繁变化、研发样品和小批量验证，因为图形更新只需修改数字文件；传统掩模在设计冻结、批量较大且节拍稳定时通常更有优势。选择时应同时比较目标分辨率、有效曝光面积、拼接要求、材料环境、单片节拍和掩模迭代成本。若项目处于早期，先用无掩模路线验证版图和工艺窗口通常更灵活。适用条件取决于光刻胶、基底、膜厚、目标线宽、曝光波段和后处理窗口。
手套箱兼容是否意味着可以直接加工所有敏感材料？
手套箱兼容解决的是设备体积、接口和受控气氛集成问题，并不自动证明任意材料都适用。还要确认光刻胶挥发、基底夹具、运动发热、排风、激光安全和材料后处理是否符合手套箱规范。建议先完成空载联调、焦面与定位稳定性测试，再用低风险测试片验证曝光和显影，最后才进入目标材料，以免把气氛、材料与曝光变量混在一起。技术结果由系统配置、材料特性、工艺参数和测量链共同决定，不能只看单一标称值。
