产品系列：超快激光加工
产品型号：FemtoFBG
产品品牌：wop
产品详情
FemtoFBG激光微纳加工工作站；针对光纤布拉格光栅（FBG）写入进行了迭代优化。飞秒激光器可用于逐点（PbP）和逐行（LbL）的直写，可以用在各种光纤（包括多芯光纤）中多次写入。PbP写入间距约为1 μm。
飞秒激光写入无限长度或结构布拉格光栅的主要优点是可以选择不使用相位掩模，与基于准分子激光的系统相比，几乎没有系统维护成本。系统特点，采用优化的硬件进行过程控制优化，简化FBG写入过程，单个系统的多场景实现。
工作特点
- 直接写入（ (point-by-point, line-by-line, plane-by-plane)）
- 精确的反射/透射频谱控制（Precise reflection/transmission spectrum）
- 直接书写，无需浸油
- 超长光纤光栅
- Apodized Bragg Gratings
- 各种光纤（单模、双包层、多芯等）
- 可选（Femtosecond FBG writing with a phase mask）
配置可选
| Configurations | Standard | Advanced | Custom |
|---|---|---|---|
| Laser | 单波长 | 双波长 | 可以选择设计波长/波长 |
| Micromachining technologies | 逐点 （PbP） 写入、 逐行 （LbL） 写入、 跖形光栅 | 逐点写入 （PbP） 写入、 逐行 （LbL） 写入、 趾化光栅、FBG 使用相位掩模写入 | 可选干涉技术 |
| Fibers | 单模光纤、 多芯光纤 | Versatile | Versatile |
| Max fiber diameter | 1 毫米 | Customer’s choice | Customer’s choice |
| （FCA） 自动对焦 | – | Included | Included |
| Polarization | – | Included | Included |
| Positioning and scanning 定位系统/扫描单元 | – | Included | Included |
案例展示
双包层光纤中的光纤光栅写入

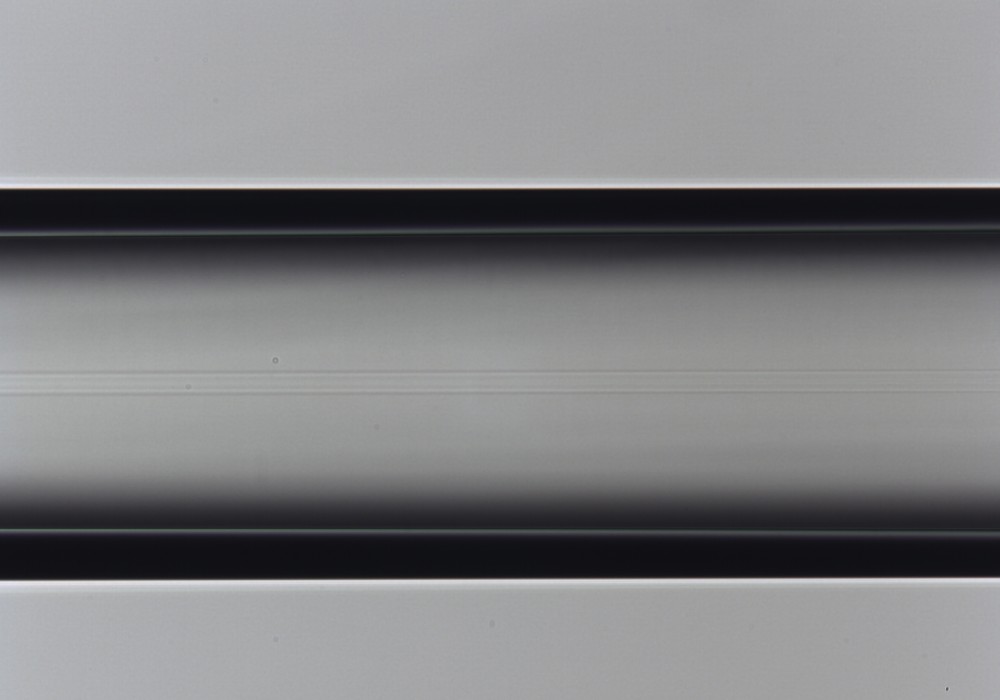

逐行 （LbL） 刻字 FBG 俯视图

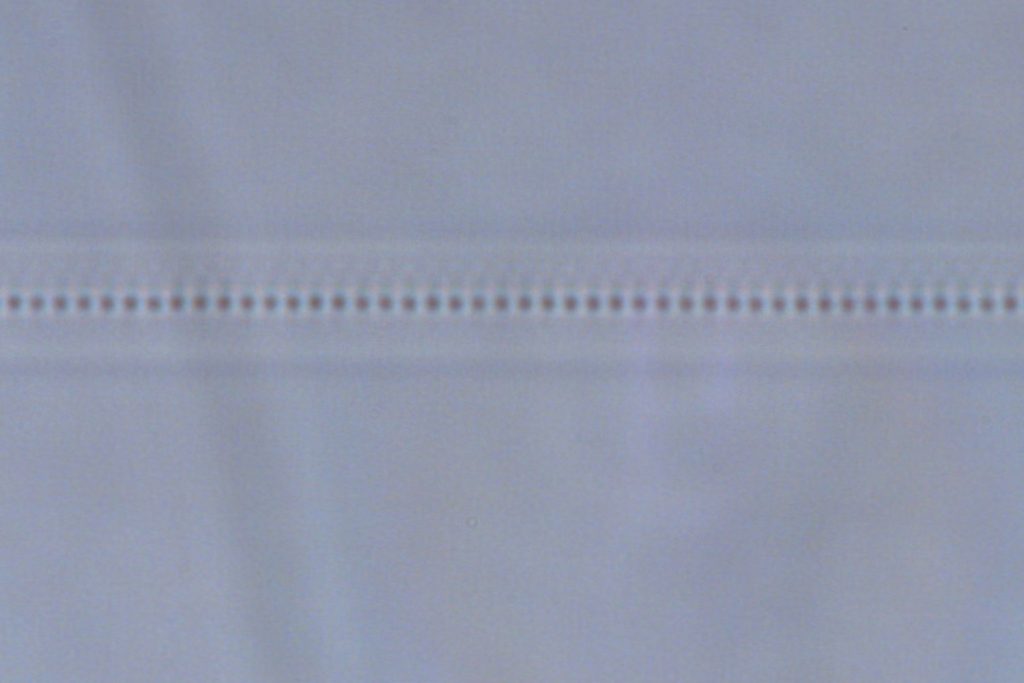

逐点 （PbP） 刻字 FBG 俯视图

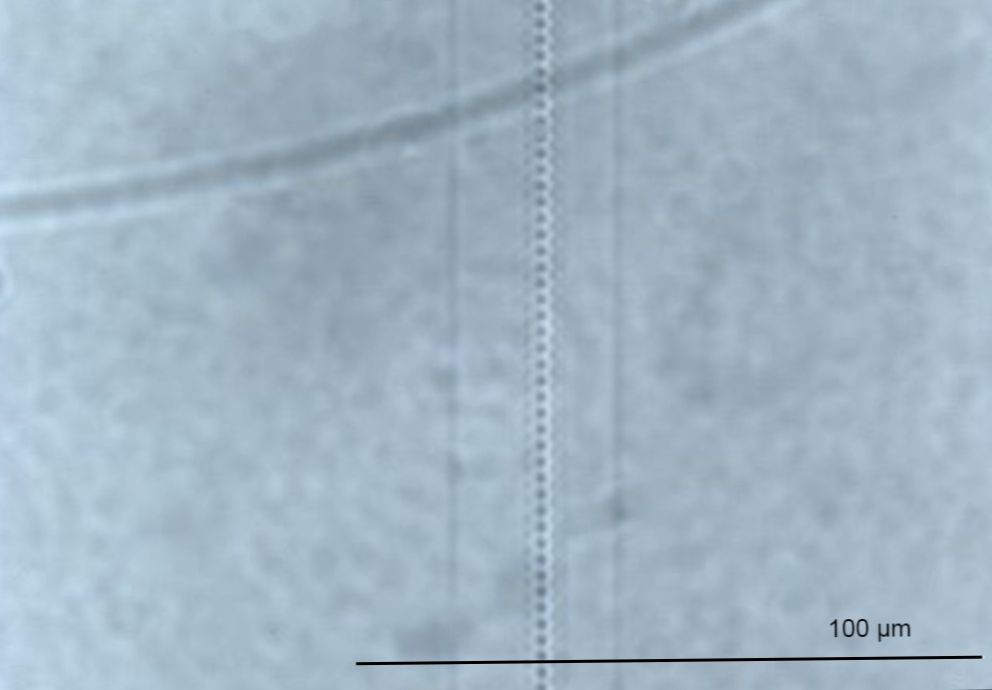

FBG 在 SMF 中编写
References
1、 FBG光纤传感制造领域的应用文献；Title：Temperature monitoring of tumor hyperthermal treatments with opticalfibers: comparison of distributed and quasi-distributed techniques
2、 FBG系统在光纤光波导制造领域的应用文献；Title：Cold atoms in micromachined waveguides: A new platform for atom-photon interactions
3、 FBG系统在布拉格光栅制造领域的应用文献；Title：Characterization of the optical components fabricated by femtosecond pulses in transparent materials
