产品系列：透过率材料应力检测
产品型号：NMH-02
产品品牌：
产品详情

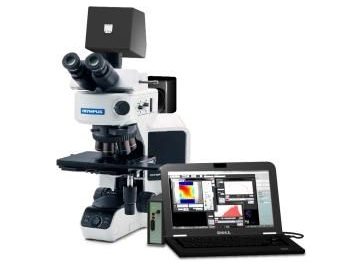

WPA-micro系列是Photonic lattice公司以其先进的光子晶体制造技术开发的内应力测量测试系统；适用于高相位差样品的显微表征，针对钢化玻璃和光学薄膜剖面的残余应力评估，亦可用于测量球晶、金属晶体的应力检测等。
特点
- 操作简单，测量速度可以快到3秒
- 采用ＣＣＤ Camera，视野范围内可一次测量，测量范围广

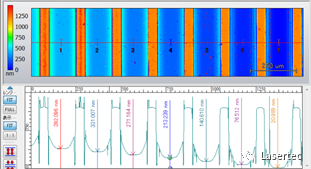

- 测量数据是二维分布图像，可以更直观的读取数据
- 具有多种分析功能和测量结果的比较
- 稳定可靠
WPA-micro主要应用
- 钢化玻璃和光学薄膜等研发工具
- 球晶、金属微纳晶体等
- 高分子结晶
参数指标
| 型号 | WPA-micro |
| 测量范围 | 0~ 3OO0nm |
| 重复性 | <1.0nm |
| 像素数 | 384×288（≒100万）pixels |
| 测量波长 | 523nm,543nm，575nm |
| 尺寸 | 250×487×690mm |
| 观测到的大面积 | 镜头：5倍：约1.1×0.8 mm 10倍：0.5×0.4mm 20倍：约270×200μm 50倍：約110×80μm 100倍：約 55× 40μm |
| 重量 | 约11kg |
| 数据接口 | GigE（摄像机信号） RS-232(控制马达) |
| 电压电流 | AC100-240V（50/60Hz） |
| 软件 | WPA-View（for WPA-micro） |
